渦輪錶(德國ELSTER公司)

ELSTER-INSTROMET渦輪錶以實際立方公尺為單位顯示流量。進氣經過入口加速，衝擊渦輪葉片。渦輪旋轉透過多階齒輪和磁力接頭傳送至八位數計數器。

渦輪錶用於正式計量和記帳（交易計量）。從計量的觀點或從材質的角度看，渦輪錶都適合能源供應界的燃氣，以及多種工業用氣體。所有渦輪錶都獲得歐盟認證且經過DVGW註冊。

主要規格

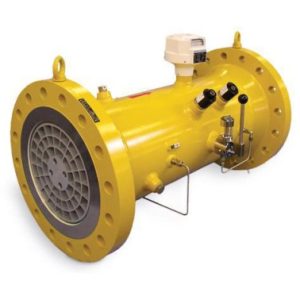

德國 ELSTER SM-RI-X 渦輪錶

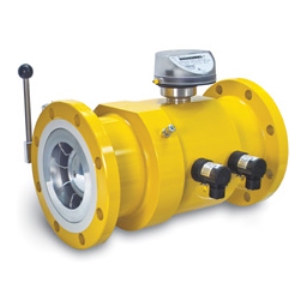

德國 ELSTER TRZ2 渦輪錶
口徑 mm 50 ~ 750 50 ~ 150
inch 2 ~ 30 2 ~ 6
流量範圍 G65 ~ G16000 G65 ~ G1000
Qmax m3/h 100 ~ 25000 160 ~ 1,600
cfh 2,275 ~ 875000 5,600 ~ 56,500
Qmin m3/h 10 5
cfh 280 280
範圍比 p ＝ 0 barg 1:20 1:20
P ≧ 20 barg 1:50  1:50
P ≧ 50 barg 1:100
精確度 Qt ~ Qmax* 1 barg (Qt=0.2Qmax), ±0.5% 1 barg (Qt=0.2Qmax), ±1%
Qt ~ Qmax* > 5 barg, ±0.5% > 5 barg(Qt=0.2Qmax), ±0.5%
重複性 讀數% < 0.1% < 0.1%
上游直管 2DN 2DN
下游直管 2DN 2DN
錶體材質 球墨鑄鐵(至PN16)、碳鋼 球墨鑄鐵
錶體長度 3DN 3DN
法蘭等級 ANSI 150 ~ 600 125 ~ 600
壓力範圍 MPa 0 ~ 10 0 ~ 10
bar 0 ~ 100 0 ~ 100
溫度範圍 氣體 -25 ~ +70oC -25 ~ +60oC
指數器保護 IP 44 / IP 67 IP 67
指數器 標準 多功指數器 S1
選用 Encoder S1 S1V、Encoder S1
低頻感應器 標準 1 2 + PCM
高頻感應器 選用 2 ２個A1S、2個A1R
注油 標準 油泵 永久
選用 自動式、注油式 自動式、注油式
